分水器鉆攻要多快，才能讓約旦客戶拍板？
瀏覽量：398次 發布時間：2016-08-11 14:06:32
達人多軸鉆床專注多軸鉆床、多軸攻絲機及多軸組合機床的研發與生產，做國內高端品牌。

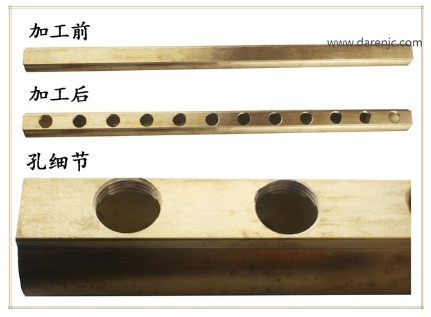

加工案例：分水器
用途：用于連接各加熱管供、回水的配、集水裝置
客戶：來自約旦
加工要求
加工12孔，走兩道工序，打孔并攻絲；
螺孔：G1/2"（通孔）；
12個孔直線均勻排布；
工件材質：銅；工件外形尺寸：576mm長度（空心）。
設計方案
數控界面，一鍵操作；
12個鉆頭和12個絲錐分別直線均勻分布，鉆頭與絲錐成前后兩行排列，減小工作臺面積；
兩道工序一次裝夾完成：先鉆12孔，并通過移動工作臺滑動將工件自動移至攻
工位，完成攻絲工序，重復定位精度達到±0.005；
采用高品質絲桿，經久耐用；自動潤滑系統，延長導軌使用壽命；
伺服電機驅動進給，進給力均勻、穩定。

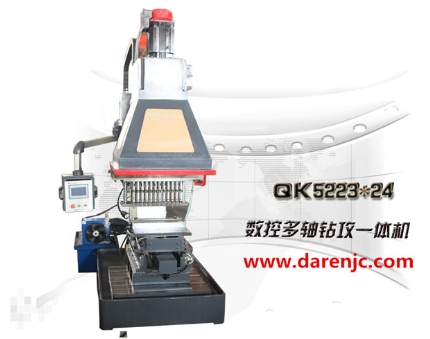

設計機型

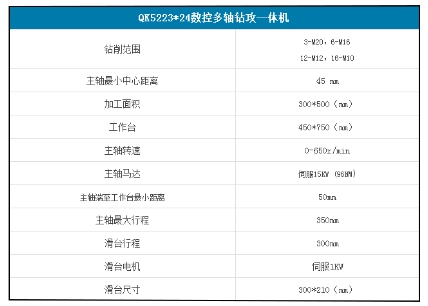

QK5213*24多軸鉆攻組合機床，采用新型主軸伺服電機，使機床主軸轉速更高，增加可移動工作臺，實現多工位聯動，浮動攻絲，不易斷頭，同孔可重復攻絲不斷牙。可靈活調整攻絲孔距、精準控制攻絲深度。螺紋的螺距可自由設定，滿足各國常用螺紋加工，通用性強，加工效率高，傻瓜式操作。
