一、達人多軸鉆床機型命名規則
示例：
ZB5213*12
Z:  Z代表鉆床     (S 代表攻絲機 Q鉆攻一體機)
B： B代表按鈕式   (K代表數控)
5： 5代表立式     (6代表臥式)
2： 2代表單動力頭 (4代表雙動力頭)
13：代表最大鉆孔直徑
12：代表機床最多可裝軸數
二、如何選擇機型
2.1 初步選型

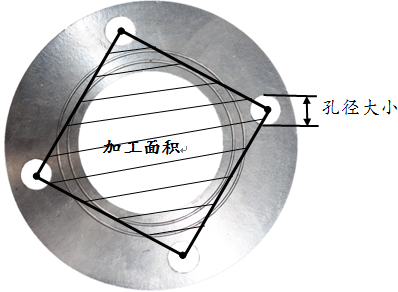

　先根據工件鉆削孔徑大小和加工面積，來選擇以下常規機型。

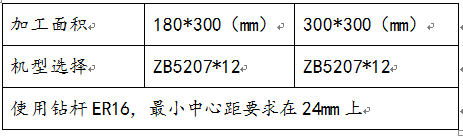

2.1.1 鉆削孔徑（鉆頭）大小在φ2.5～φ7mm范圍內

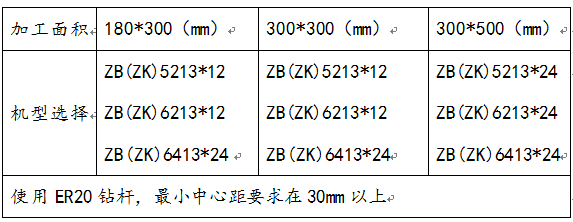

2.1.2  鉆削孔徑（鉆頭）大小在φ3～φ13mm范圍內

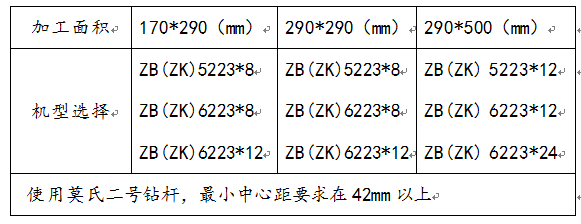

2.1.3 鉆削孔徑（鉆頭）大小在φ14～φ23mm范圍內

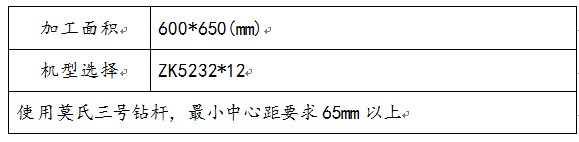

2.1.4 鉆削孔徑（鉆頭）大小在φ24～φ32mm范圍內

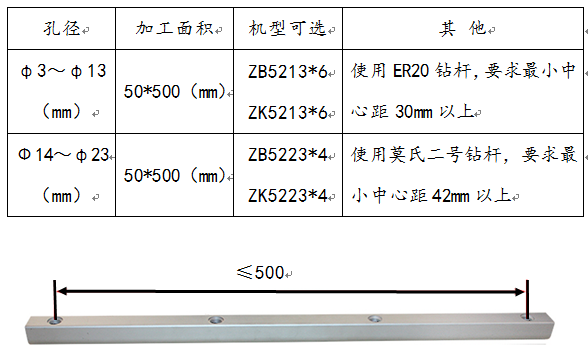

2.1.5 一字機機型選擇

2.2 精確選型：
　上面根據孔徑和加工面積，選擇機型已經有了個大概范圍，接下來根據工件的具體參數精確選擇使用的機型

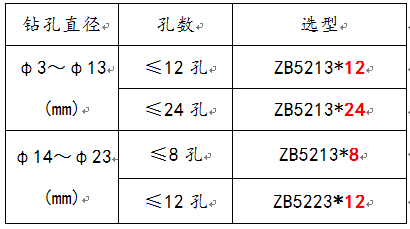

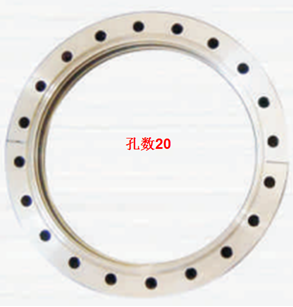

2.2.1 孔數

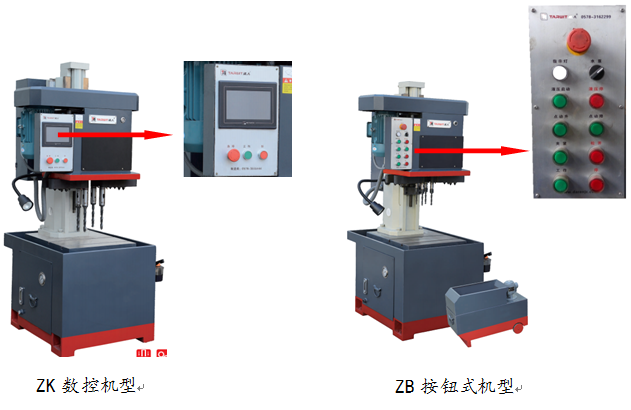

2.2.2 ZK/ZB機型選擇

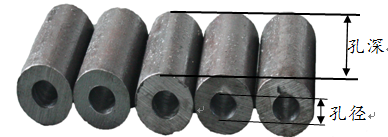

　如果孔比較深（一般是孔深大于孔徑3倍以上）為深孔加工，選用ZK數控機型，ZK數控機型有自動排序功能可以分十段次加工深孔，其他一般選用ZB按鈕式機型。

 2.2.3立式/臥式選擇

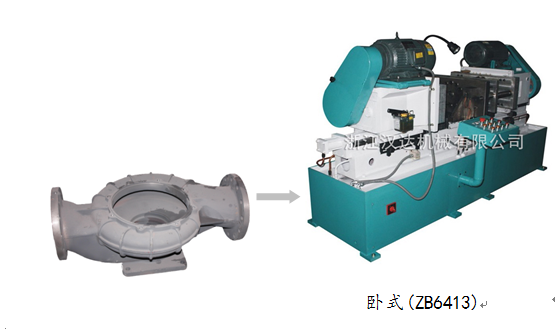

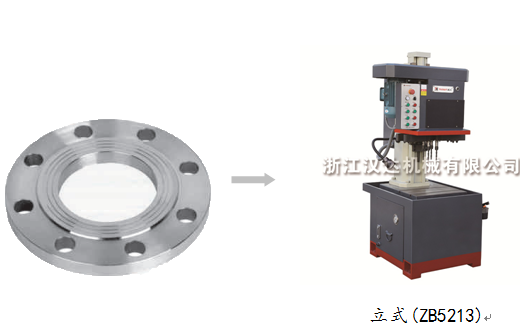

　工件較高、較重或不便采用立式裝夾則選臥式機型(ZB6413)；其他選用立式機型(ZB5213)

三、機型選擇示例

油缸蓋

工件材質：HT200鑄件
工件外形尺寸：82*82*37（mm）
鉆孔深度：23mm
鉆孔孔徑：13mm
鉆孔孔數：4
鉆孔時間：15秒
第一步：初步選型

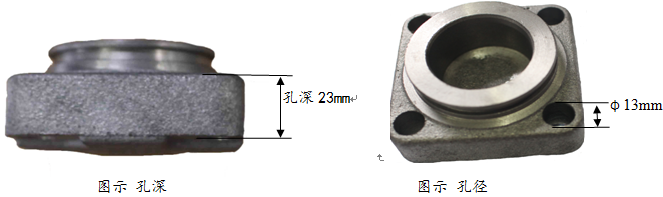

3.1 孔徑和加工面積

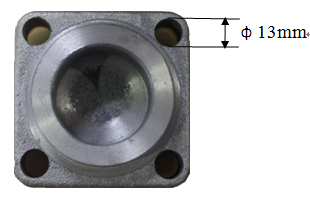

                 　 圖示  孔徑

該油缸蓋孔徑為13mm，在φ3～φ13范圍內，工件外形為82*82*37（mm），加工面積在180*300（mm）范圍內，按2.1.2可選機型ZB(ZK)5213*12、ZB(ZK)6213*12、ZB(ZK)6413*24
第二步精確選型
3.2.1孔數
　鉆銷孔徑在φ3～φ13范圍內，孔數在12孔以內可選機型ZB(ZK)5213*12、 ZB(ZK)6213*12

3.2.2 ZB/ZK選型
　此款油罐蓋孔深小于孔徑3倍為淺孔加工一般選用ZB按鈕式機型，則可選機型為ZB5213*12、ZB6213*12。

3.2.3 立式/臥式機型選擇
　該油罐蓋工件外形為方形、厚度小、輕便，易于立式裝夾，則選用立式機型。加工此款油缸蓋最終確定為機型ZB5213*12。
